Hamamatsu濱松相機C14041-10U 光通信設備評價與分析 EL/PL圖像采集
發布時間：2025-06-24 | 信息來源：上海硯拓自動化科技有限公司 | 點擊量：345

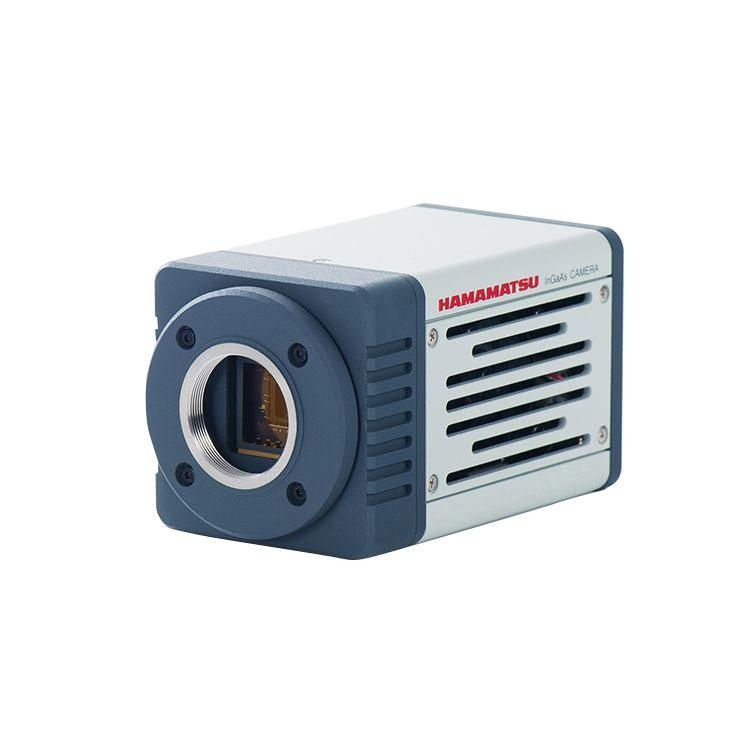

Hamamatsu濱松相機C14041-10U是一款在950 nm到1700 nm紅外波段具有高靈敏度的InGaAs相機。該相機有USB 3.0接口端口，支持14位圖像采集和曝光時間調整。這使得它可用于多種紅外應用，比如硅晶片和器件的內部檢測、激光束準直、太陽能電池評價等等。
特點
●在近紅外區域具有高靈敏度
●分辨率：320 × 256 像素
●低噪聲和高穩定性，帶制冷
●高畫質卷簾快門模式和全局快門模式，能夠同時曝光到所安裝的整個屏幕
●幀速率約為 216 幀/秒(卷簾快門模式)
用途
●硅晶圓和設備的內部檢查
●太陽能電池評估
●光通信設備的評估與分析
●EL/PL 圖像采集
詳細參數
| 產品型號 | C14041-10U |
| 探測器類型 | InGaAs 傳感器 |
| 有效像素數 | 320 (H)×256 (V) |
| 像素尺寸 | 20 μm × 20 μm |
| 有效面積 | 6.4 mm (H) × 5.12 mm (V) |
| 讀出速度 |
216.6 幀/秒（滾動快門） 214.3 幀/秒（全局快門） |
| 讀出噪聲 |
4.6 ms 至 1 s（滾動快門）* 100 μs 至 1 s（全局快門）* |
| 制冷方式 | 珀耳帖制冷 |
| 制冷溫度 | +10 ?C（強制風冷，環境溫度 +25 ?C） |
| 外部觸發模式 | 邊緣觸發、電平觸發、啟動觸發 |
| 外部觸發信號路徑 | SMA |
| 觸發延遲 | 0 至 1 s（10 μs 步長） |
| 圖像處理功能 | 背景扣除，陰影校正 |
| 接口 | USB 3.0 |
| 連接器 | USB 3.0 MicroB 型 |
| A/D轉換器 | 14 位 |
| 鏡頭卡口 | C 型接口 |
| 電源 | 直流 +12 V |
| 功耗 | 大約 16 W |
| 環境工作溫度 | 0 ?C 至 +40 ?C * |
| 環境儲存溫度 | -10 ?C 至 +50 ?C |
| 環境工作濕度 | 30% 至 80%（無冷凝） |
| 環境儲存濕度 | 最高 90%（無冷凝） |
*取決于曝光時間或環境溫度，像素可能比周圍區域更亮或更暗，或者圖像中可能不均勻。 這是nGaAs傳感器的特性造成的，而不是相機的缺陷或故障。相當于USB 3.1 Gen I。
光譜靈敏度特性
尺寸
量子效率曲線
1550nm光斑成像
