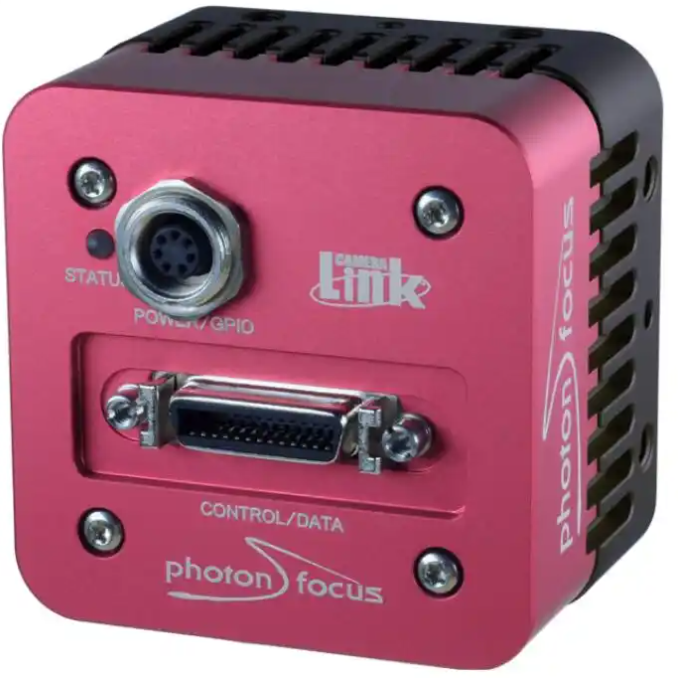

Photonfocus MV1-D2080-160-CL-12-42工業相機
Photonfocus工業相機基于 Photonfocus A2080 CMOS 圖像傳感器打造，采用 LinLog® 技術，具備 2080×2080 像素分辨率，可實現高質量圖像采集。相機支持全局快門，能捕捉動態場景中的清晰畫面，適用于工業檢測、自動化生產等對圖像精度和速度要求較高的場景。其結構設計緊湊，提供黑白（BW）和增強近紅外（NIR-Enhanced）兩種版本，滿足不同光譜環境下的應用需求。
功能特點
1. 高動態范圍與信噪比：通過 LinLog® 技術實現最高 120dB 動態范圍，信噪比（SNR）可達 300:1，在強光或弱光環境下均能保留豐富圖像細節。
2. 快速響應能力：全分辨率下幀率達 34fps，配合全局快門設計，可清晰捕捉高速運動物體，避免動態模糊。
3. 靈活接口與擴展性：配備 CameraLink® 接口，支持高速數據傳輸；提供可配置感興趣區域（ROI）、多區域 ROI（最多 512 個）、圖像校正等功能，適配多樣化檢測需求。
4. 寬光譜響應：黑白版本光譜范圍覆蓋＜350 至 980nm，近紅外增強版本擴展至 1000nm，適用于可見光及近紅外成像場景。
選型指南
1. 分辨率與幀率平衡：若需檢測微小缺陷，優先選擇 2080×2080 像素全分辨率模式；若拍攝高速運動物體，需確認 34fps 幀率是否滿足實時性要求。
2. 光譜特性匹配：可見光檢測場景選擇黑白版本，近紅外成像（如半導體晶圓檢測）則需選用 NIR-Enhanced 型號。
3. 接口與兼容性：確保設備支持 CameraLink® 接口，并預留 12VDC 電源輸入（電壓波動 ±10% 以內），同時根據鏡頭類型選擇 M42、C-Mount 或 F-Mount 版本。
4. 環境適應性：工作溫度范圍為 0°C 至 50°C，濕度 20% 至 80%，需避免粉塵環境（IP40 防護等級），高溫或潮濕場景需額外防護。
技術參數
圖像傳感器 Photonfocus A2080 CMOS，4/3 英寸光學格式，像素尺寸 8μm×8μm
分辨率 2080×2080 像素，12bit 灰度分辨率
幀率 34fps（全分辨率）
動態范圍 線性模式 60dB，LinLog® 模式 120dB
信噪比（SNR） 300:1
接口 CameraLink® Base（MDR 連接器）
電源 +12VDC（±10%），功耗＜3.3W
觸發模式 自由運行、外部觸發、軟件觸發
產品尺寸
相機外形尺寸為 60mm×60mm×38mm，重量 222g，采用緊湊立方體設計，便于集成至流水線或檢測設備中；鏡頭接口為 M42×1 螺紋，適配標準工業鏡頭。
應用領域
1. 電子制造檢測：用于 PCB 板焊點缺陷檢測、半導體芯片表面裂紋識別，利用高分辨率和近紅外特性穿透元件表層檢測內部結構。
2. 汽車零部件生產：對發動機零件尺寸精度、輪胎胎面缺陷進行視覺測量，全局快門確保運動部件成像清晰。
3. 食品包裝行業：檢測瓶裝飲料液位高度、包裝袋密封完整性，通過可配置 ROI 功能快速定位檢測區域。
4. 科研與醫學成像：在材料科學顯微觀察、生物細胞動態監測中，利用寬光譜響應和高動態范圍特性獲取多維度圖像數據。
